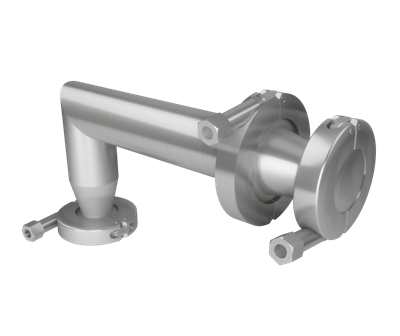

Die LDL-Baureihe wurde speziell für den Schutz von Heliumlecksuchern (saugseitig) entwickelt. Die Filter sind komplett aus Edelstahl gefertigt und mit ISO Kf 25 und Kf40 Anschluss erhältlich. Der LDL Filter verfügt über einen waschbaren und auswechselbaren Edelstahl-Filtereinsatz. Das einzigartige Design aus verschieden Edelstahlgeweben erreicht eine zuverlässige Abscheidung von Partikel bis zu 10 µm, ohne den Durchlass für die Heliumleck-Detektion zu beeinflussen. Die Wartung erfolgt schnell und einfach.
Einlassfilter der LDL Baureihe
Größe | Anschluss | Teilenummer | Beschreibung |
---|---|---|---|
NW25 | ISO Kf | LDS-DT40-2NW25 | gerade Bauform, ISO Kf 25 |
NW25 | ISO Kf | LDL-DT40-2NW25 | Winkelbauform, ISO Kf 25 |
NW25(3) | ISO Kf | LDT-DT40-3NW25 | T-Form (Doppelanschluss), ISO Kf 25 |
NW40 | ISO Kf | LDS-DT40-2NW40 | gerade Bauform, ISO Kf 40 |
NW40 | ISO Kf | LDL-DT40-2NW40 | Winkelbauform, ISO Kf 40 |
NW40(3) | ISO Kf | LDL-DT40-3NW40 | T-Form (Doppelanschluss), ISO Kf 40 |
Änderungen vorbehalten.

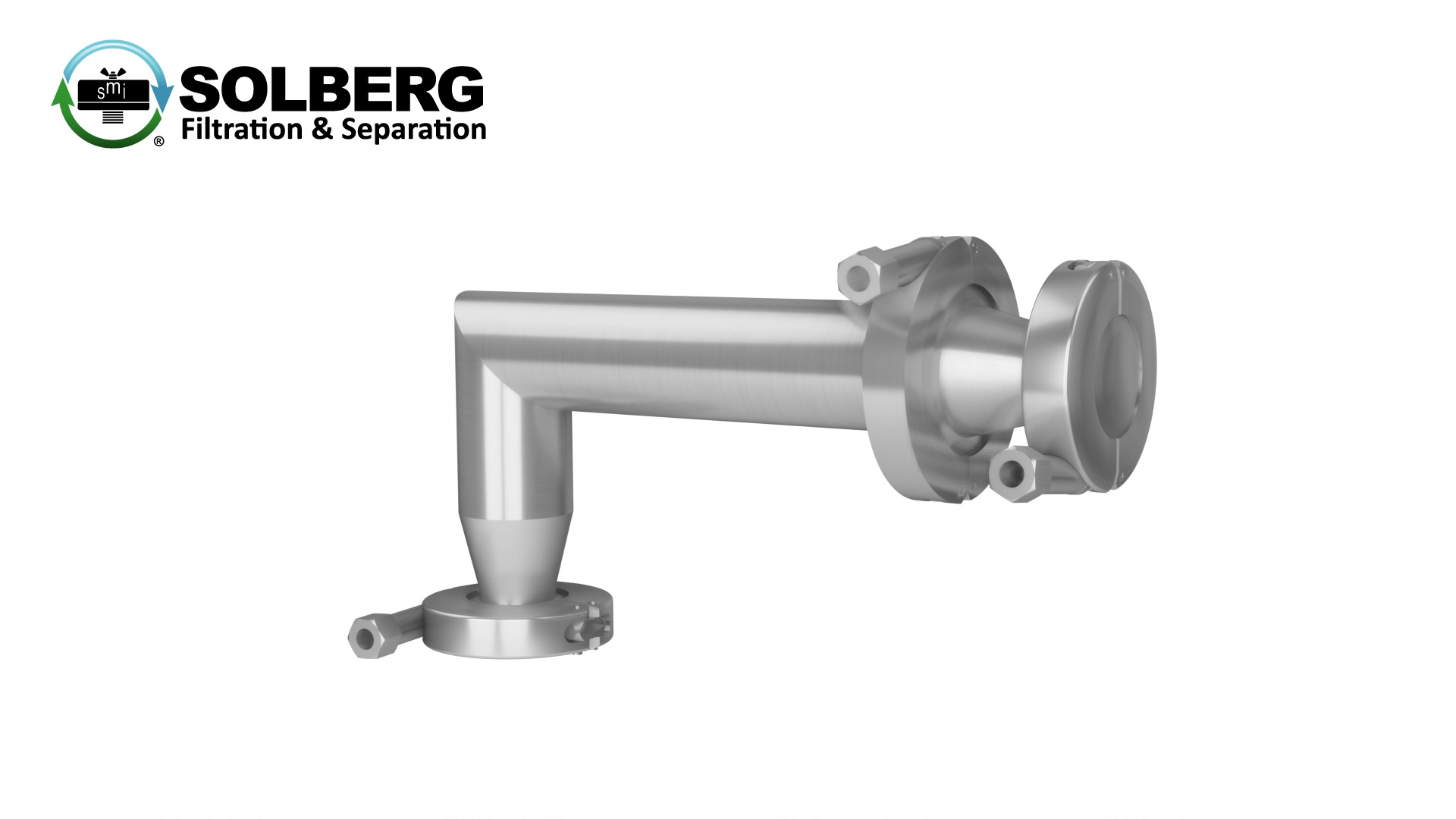

Video
Eigenschaften
- Anschluss ISO Kf 25 oder ISO Kf 40 (NW40 auch als Doppelanschluss erhältlich)
- waschbarer und austauschbarer Filtereinsatz
- inkl. Zentrierring, O-Ring Dichtung und Klemmring
Technische Spezifikationen
- für Heliumlecksucher bis zu 100 m³/h
- Applikationsvakuum ≤ 1x10-4 mbar (a)
- Heliumleckrate kompatibel zu Lecksucher
- Abscheiderate ≥95% bei 10 µm
Optionen
- andere Abscheideraten auf Anfrage erhältlich
- ISO Kf 25 und Kf 40 Adapter
