Die FS-Baureihe bietet eine optimale Kombination aus Einlassfiltration mit einer Schalldämpfung, die insbesondere auf Kolbenmaschinen optimiert wurde. Das einzigartige Verfahren zur Schalldämpfung mit Rohren kann sehr vielseitig eingesetzt werden und kann individuell auf störende Frequenzen eingestellt werden. Es werden ausschließlich robuste Stahlkonstruktionen verwendet, die auch für eine Außenaufstellung geeignet sind.

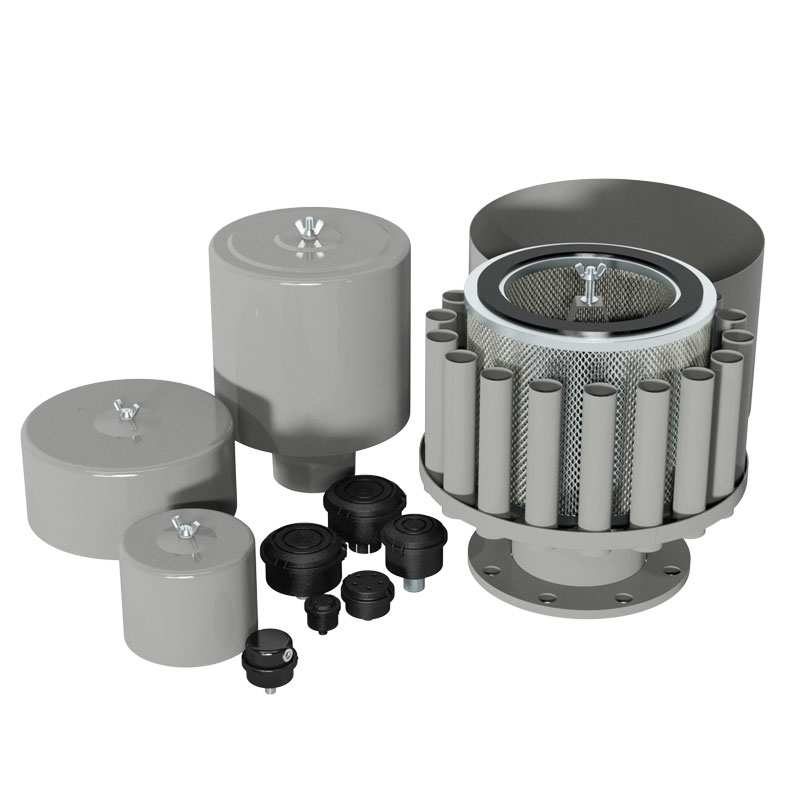

Filterschalldämpfer FS-Baureihe
½" - 6" Rohrstutzen
| Größe | Anschluss | V max (m³/h) | Teilenummer Polyester | Teilenummer Papier |
|---|---|---|---|---|
| ½" | MPT | 17 | FS-15-050 | FS-14-050 |
| ¾" | MPT | 43 | FS-15-075 | FS-14-075 |
| 1" | MPT | 60 | FS-15-100 | FS-14-100 |
| 1" | MPT | 94 | FS-19P-100 | FS-18P-100 |
| 1 ¼" | BSPT | 119 | FS-19P-126 | FS-18P-126 |
| 1 ½" | BSPT | 145 | FS-19P-151 | FS-18P-151 |
| 2" | BSPT | 230 | FS-31P-201 | FS-30P-201 |
| 2" | BSPT | 230 | FS-231P-201 | FS-230P-201 |
| 2 ½" | BSPT | 332 | FS-31P-251 | FS-30P-251 |
| 2 ½ | BSPT | 332 | FS-231P-251 | FS-230P-251 |
| 3" | BSPT | 510 | FS-231P-301 | FS-230P-301 |
| 3" | BSPT | 510 | FS-235P-301 | FS-234P-301 |
| 3" | BSPT | 510 | FS-275P-301 | FS-274P-301 |
| 4" | BSPT | 885 | FS-235P-401 | FS-234P-401 |
| 4" | BSPT | 885 | FS-275P-401 | FS-274P-401 |
| 5" | BSPT | 1360 | FS-245P-501 | FS-244P-501 |
| 5" | BSPT | 1360 | FS-275P-501 | FS-274P-501 |
| 6" | BSPT | 1870 | FS-275P-601 | FS-274P-601 |
Änderungen vorbehalten. MPT-Gewinde sind bis 1" BSPT verwendbar.
DN80 bis DN150 Flansch
| Größe | Anschluss | V max (m³/h) | Teilenummer Polyester | Teilenummer Papier |
|---|---|---|---|---|
| 80 | DIN PN10 | 510 | FS-235P-DN80 | FS-234P-DN80 |
| 80 | DIN PN10 | 510 | FS-275P-DN80 | FS-274P-DN80 |
| 100 | DIN PN10 | 885 | FS-235P-DN100 | FS-234P-DN100 |
| 100 | DIN PN10 | 885 | FS-275P-DN100 | FS-274P-DN100 |
| 125 | DIN PN10 | 1360 | FS-235P-DN125 | FS-234P-DN125 |
| 125 | DIN PN10 | 1360 | FS-275P-DN125 | FS-274P-DN125 |
| 150 | DIN PN10 | 1870 | FS-275P-DN150 | FS-274P-DN150 |
Änderungen vorbehalten.
Filterschalldämpfer FS-Baureihe Big-Boy
DN200 bis DN300 Flansch
| Größe | Anschluss | V max (m³/h) | Teilenummer Polyester | Teilenummer Papier |
|---|---|---|---|---|
| 200 | DIN PN10 | 3060 | FS-377P-DN200 | FS-376P-DN200 |
| 200 | DIN PN10 | 3060 | FS-385P-DN200 | FS-384P-DN200 |
| 250 | DIN PN10 | 5610 | FS-385P-DN250 | FS-384P-DN250 |
| 250 | DIN PN10 | 5610 | FS-485P-DN250 | FS-484P-DN250 |
| 300 | DIN PN10 | 7990 | FS-485P-DN300 | FS-484P-DN300 |
| 300 | DIN PN10 | 7990 | FS-685P-DN300 | FS-384P(2)-DN300 |
Änderungen vorbehalten.
Eigenschaften
- Geschützt durch Wetterhaube aus tiefgezogenem Stahlblech - ohne Schweißnähte, was eine Gefahr durch Korrosion oder mechanische Ermüdung verringert
- Rohrförmiger Schalldämpfer - Rohr am Auslass garantiert maximale Schalldämpfung ohne den Auslass zu verkleinern oder den Luftstrom zu blockieren
- Normalstahl pulverlackbeschichtet (grau)
- sowohl vertikal als auch horizontal montierbar
Technische Spezifikationen
- Dauertemperatur: min. -26°C, max. 104°C
- Abscheidegrad Polyester ≥99% bei 10 µm, ISO16890 ePM10 70%
- Abscheidegrad Papier ≥99% bei 2 µm, ISO16890 ePM2.5 50%
- Druckverlustdiagramme auf Anfrage erhältlich
Optionen
- ⅛" Anschluss für Druckverlustmessung (ab 3") oder unsere Filterkontrollanzeige
- verschiedene Filtermaterialien, z. B. HEPA
- Edelstahlausführung in 304L oder 316L (bitte Verfügbarkeit anfragen)
- Beschichtungsoptionen und verschiedene Anschlüsse
- Filterschalldämpfer mit seitlichem Zugang - LQB-Baureihe, für Einbau in Schallkabinen und anderen beengten Bauräumen
- Sumo-Baureihe und Multibarrel-Baureihe bis zu 42.500 m³/h auf Anfrage erhältlich Datenblatt
