Ansaugfilter für starke Staubbelastung - SM-Baureihe

SM Filters

Bei Ansaugfiltern, die einer sehr hohen Staubbelastung ausgesetzt sind, erhöht unser Spinmeister® als Vorabscheider die Standzeit des Feinfilters (z. B. Polyester oder Papier) deutlich. Die Ansaugfilter der SM-Baureihe kombinieren in einer Baugruppe die Spinmeister® Vorabscheider mit einem Feinfilter.

Funktionsprinzip

Die eintretende Luft beschleunigt den integrierten Rotor (Spinner). Dieser bewirkt eine Trennung der Partikel aus dem laminaren Luftstrom; die Partikel werden durch die Zentrifugalkraft nach Außen getragen und durch die Austrittsöffnungen gedrückt und somit vom Luftstrom getrennt. Das Prinzip ist bis 15 µm Partikelgröße sehr effektiv. Anschließend sorgt der Feinfilter für die nötige feine Abscheiderate von ≥99% bei 2 µm (Papier) bzw. ≥99% bei 5 µm (Polyesternadelfilz).

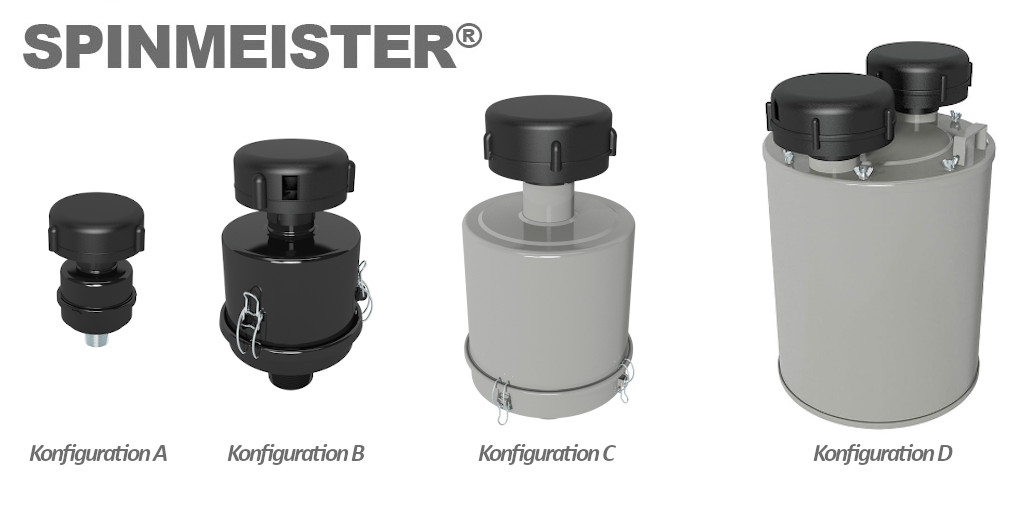

Konfiguration A

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
½" MPT 51 SM1.5-11-050 SM1.5-10-050
¾" MPT 51 SM1.5-11-075 SM1.5-10-075
½" MPT 68 SM2-11-050 SM2-10-050
¾" MPT 68 SM2-11-075 SM2-10-075
1" MPT 68 SM2-11-100 SM2-10-100

Änderungen vorbehalten. MPT-Gewinde sind bis 1" BSPT verwendbar.

Konfiguration B

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
1 ½" BSPT 145 SM2-19P-151 SM2-18P-151
2" BSPT 170 SM2-19P-201 SM2-18P-201
2 ½" BSPT 187 SM2-19P-251 SM2-18P-251

Änderungen vorbehalten.

Konfiguration C (Rohrstutzen und DIN Flansch)

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
3" BSPT 425 SM3-235P-301 SM3-234P-301
4" BSPT 425 SM3-235P-401 SM3-234P-401
4" BSPT 680 SM4-235P-301 SM4-234P-401
80 DIN 425 SM3-235P-DN80 SM3-234P-DN80
100 DIN 425 SM3-235P-DN100 SM3-234P-DN100
100 DIN 680 SM4-235P-DN100 SM4-234P-DN100
100 DIN 849 SM6-275P-DN100 SM6-274P-DN100

Änderungen vorbehalten.

Konfiguration D (DIN Flansch)

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
125 DIN 1360 SM4(2)-377P-DN125 SM4(2)-376P-DN125
150 DIN 1868 SM62(2)-377P-DN150 SM62(2)-376P-DN150
200 DIN 3060 SM62(2)-377P-DN200 SM62(2)-376P-DN200
250 DIN 4585 SM63(3)-385P-DN250 SM63(3)-384P-DN250
300 DIN 4585 SM63(3)-485P-DN300 SM63(3)-484P-DN300

Änderungen vorbehalten.

Eigenschaften

  • Spinmeister® aus sehr strapazierfähigem fasergefüllten Kunststoff.
  • Filterkartusche geschützt durch Wetterhaube aus tiefgezogenem Stahlblech - ohne unnötige Schweißnähte, was eine Gefahr durch Korrosion oder mechanischer Ermüdung verringert
  • Normalstahl pulverlackbeschichtet (schwarz bzw. grau)
  • sowohl vertikal als auch horizontal montierbar

Technische Spezifikationen

  • Dauertemperatur: min. -26°C, max. 104°C
  • Abscheidegrad Polyester ≥99% bei 10 µm, ISO16890 ePM10 70%
  • Abscheidegrad Papier ≥99% bei 2 µm, ISO16890 ePM2.5 50%
  • Abscheidegrad Spinmeister® ≥85% bei 15 µm
  • Druckverlustdiagramme auf Anfrage erhältlich

Optionen

  • ⅛" Anschluss für Druckverlustmessung (ab 3") oder unsere Filterkontrollanzeige
  • verschiedene Filtermaterialien, z. B. HEPA
  • Edelstahlausführung in 304L oder 316L (bitte Verfügbarkeit anfragen)
  • Beschichtungsoptionen und verschiedene Anschlüsse
