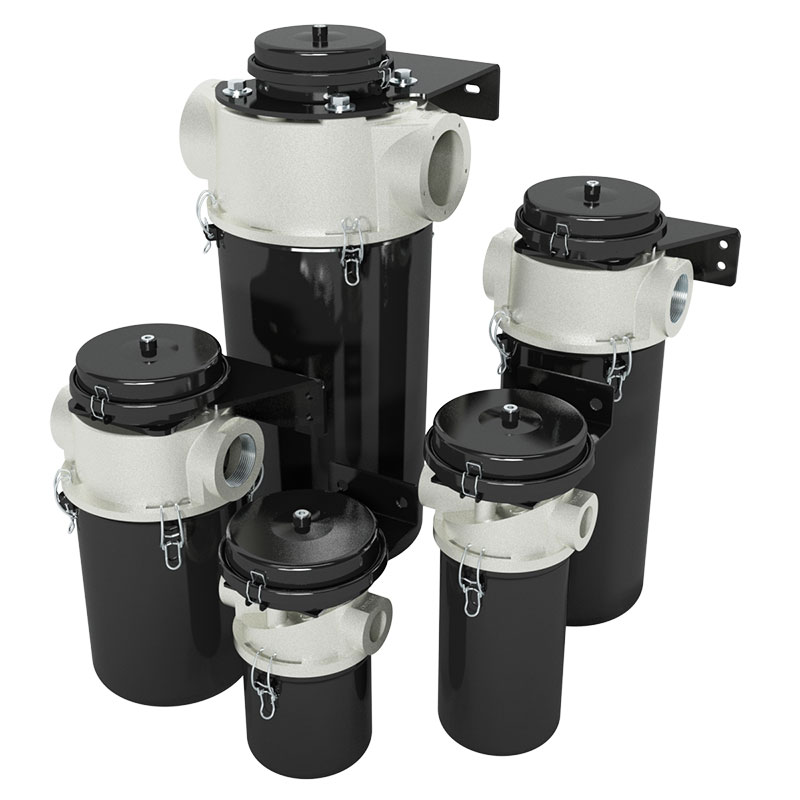

ACV Baureihe - Ölnebelabscheider zur Kurbelgehäuseentlüftung

ACV Filters

SOLBERG entwickelt und produziert hocheffiziente offene und geschlossene Kurbelgehäuseentlüftungssysteme zur Abscheidung von schädlichen Ölnebel- und Partikelemissionen (Blow-by). Dieser Blow-by wird aus dem Kurbelgehäuse von Hubkolbenmotoren entlüftet. Die ACV-Systeme gewährleisten die Einhaltung der Umweltrichtlinien. Sie schützen den Turbolader, die Ladeluftkühler und den Ansaugfilter und halten zugleich den Motorraum frei von Ölnebel.

Die ACV-Baureihe von SOLBERG umfasst eine branchenführende Vakuumsteuerungstechnologie und hat eine lange Filterlebensdauer. Sie haben die Wahl zwischen fünf Größen entweder als Einzelgerät oder als komplettes System mit Installationskit. Zur Vereinfachung der Montage ist eine individuelle Anpassung des Kits auf Anfrage möglich.

ACV Baureihe - Ölnebelabscheider zur Kurbelgehäuseentlüftung

Größe Anschluss Vmax (m³/h) Teilenummer
1" Schlauch 8 ACV0509(L/R)
1" Schlauch 17 ACV1017(L/R)
2" Schlauch 34 ACV2034(L/R)
3" Schlauch 68 ACV4068(L/R)

Schlauch = Schlauchtülle. Sondergrößen auf Anfrage erhältlich. Änderungen vorbehalten.

Video

ACV Series Video

Vorteile

  • Beseitigt sichtbare Ölnebelemissionen (Abscheidegrad ≥99,97% bei 0,3 µm)
  • Hochleistungskoaleszenz-Filtereinsätze garantieren eine lange Lebensdauer
  • Nenndurchsatz zwischen 3 - 68 m³/h
  • Integriertes Regelventil zur Steuerung des Vakuums
  • Membran-Unterdruckregelventil, keine Sprungfedern oder manuelle Einstellung des Unterdrucks erforderlich
  • Ablassöffnung zur Ölrückgewinnung
  • Universalhalterung

Optionen

  • Erhältlich mit Installations-Kits
  • Isolationsjacken zur Vermeidung von Emulsionen
  • Auf Anfrage: atmosphärischer Bypass

Warum 0,3 µm und nicht 0,1 µm?

Unser Rating der SOLBERG-Ölnebelabscheider auf über 99,97% bei 0,3 µm entspricht einer optimalen Auslegung auf die Charakteristik von Ölnebel von Arbeitsmaschinen. Untersuchungen zeigen, dass die Häufung der Öltröpfchen im Ölnebel von Partikeldurchmessern ab 0,8 µm stetig bis 0,4-0,3 µm ansteigen. Kleine Partikel als 0,2 µm sind kaum zu finden.

Darüber hinaus bestimmen wir die Abscheiderate auf die MPPS (Most Penetrating Particle Size), die bei den verwendeten Fiberglasmatten bei 0,3 µm liegt. Die MPPS passt somit maßgeschneidert auf die am häufigsten auftretenden Partikelgrößen in Ölnebeln (siehe Grafik unten). Interessant ist, dass kleinere Partikel als 0,1 µm durch die diffuse Bewegung der Partikel im Gasstrom sehr effizient gefangen werden. Mit SOLBERG-Ölnebelabscheidern erreichen Sie somit eine hocheffiziente Lösung für gefährliche Ölnebel.

Sollten Fragen hinsichtlich Erreichung von behördlichen Grenzwerten (TA-Luft, EU-Stage I/II, EPA Tier 1, etc.) auftreten, beraten wir Sie gerne. SOLBERG analysiert Ihre Anlage und stellt ein passendes Produkt für Sie zusammen, so dass der Umweltschutz gesichert ist sowie optimale Standzeit und Anlagenleistung erreicht werden.

0.3 microns

Weiterführende Informationen können hier nachgelesen werden: NASA Studie zu Partikelgrößen
