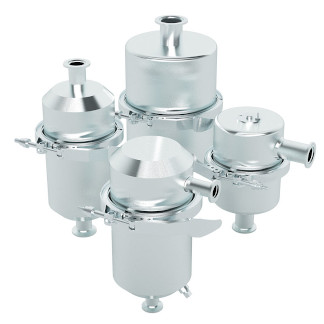

VTL/VTS Baureihe - Chemische Adsorptionsfallen und Molekularsiebe

VTL Filters

Die Solberg-Vakuumfallen werden verwendet, um eine Vielzahl von Vakuumpumpen vor Verunreinigungen durch Partikel, Flüssigkeiten, Aerosole und Dämpfe zu schützen, die aus einem Prozess übergehen. Es sind mehrere Einsatzoptionen und -konfigurationen verfügbar, um sicherzustellen, dass die Pumpen auch richtig geschützt werden. Die Falle minimiert die Ölverschmutzung, was zu wesentlich weniger Ölwechsel und geringeren Wartungskosten führt.

Edelstahl-Molekularsieb

VTS/VTL-Baureihe, Molekularsieb: Edelstahlwolle

Größe Anschluss Typ Teilenummer (gerade) Teilenummer (Winkel)
NW16 ISO Kf Edelstahlwolle VTS-SSM4-NW16S1 VTL-SSM4-NW16S1
NW25 ISO Kf Edelstahlwolle VTS-SSM4-NW25S1 VTL-SSM4-NW25S1
NW40 ISO Kf Edelstahlwolle VTS-SSM4-NW40S1 VTL-SSM4-NW40S1
NW40 ISO Kf Edelstahlwolle VTS-SSM6-NW40S1 VTL-SSM6-NW40S1
NW50 ISO Kf Edelstahlwolle VTS-SSM6-NW50S1 VTL-SSM6-NW50S1

Änderungen vorbehalten.

Edelstahl-Molekularsieb mit Heizstab

VTL-Baureihe, Winkelbauform, Molekularsieb: Molsiv® 13X Zeolith

Größe Anschluss Typ Teilenummer
NW16 ISO Kf Molsiv® 13X VTL-MS4-NW16S1
NW25 ISO Kf Molsiv® 13X VTL-MS4-NW25S1
NW40 ISO Kf Molsiv® 13X VTL-MS4-NW40S1
NW50 ISO Kf Molsiv® 13X VTL-MS6-NW50S1

Änderungen vorbehalten.

Edelstahl-Molekularsieb ohne Heizstab

VTL-Baureihe, Winkelbauform, Molekularsieb: Molsiv® 13X Zeolith

Größe Anschluss Typ Teilenummer
NW16 ISO Kf Molsiv® 13X VTL-MS4X-NW16S1
NW25 ISO Kf Molsiv® 13X VTL-MS4X-NW25S1
NW40 ISO Kf Molsiv® 13X VTL-MS4X-NW40S1
NW50 ISO Kf Molsiv® 13X VTL-MS6X-NW50S1

Änderungen vorbehalten.

Edelstahl-Adsorptionsfalle

VTS/VTL-Baureihe, Winkelbauform, mit Käfig für Adsorptionsmittel

Größe Anschluss Typ Teilenummer
NW16 ISO Kf Edelstahlkorb VTL-CT4-NW16S1
NW25 ISO Kf Edelstahlkorb VTL-CT4-NW25S1
NW40 ISO Kf Edelstahlkorb VTL-CT4-NW40S1
NW50 ISO Kf Edelstahlkorb VTL-CT6-NW50S1

Edelstahlkorb leer. Adsorptionsmittel muss zusätzlich beschafft werden. Änderungen vorbehalten.

Hochvakuum-Partikelfilter

VTS/VTL-Baureihe, Polyesterfilter ≥99% bei 5 µm

Größe Anschluss Typ Teilenummer (gerade) Teilenummer (Winkel)
NW16 ISO Kf Polyesterfilter VTS-PE4-NW16S1 VTL-PE4-NW16S1
NW25 ISO Kf Polyesterfilter VTS-PE4-NW25S1 VTL-PE4-NW25S1
NW40 ISO Kf Polyesterfilter VTS-849/1-NW40S1 VTL-849/1-NW40S1
NW50 ISO Kf Polyesterfilter VTS-849/1-NW50S1 VTL-849/1-NW50S1

Änderungen vorbehalten.

Hochvakuum-Partikelfilter

VTS/VTL-Baureihe, Fieberglas ≥99,97% bei 0,3 µm

Größe Anschluss Typ Teilenummer (gerade) Teilenummer (Winkel)
NW16 ISO Kf Fieberglas VTS-FG4-NW16S1 VTL-FG4-NW16S1
NW25 ISO Kf Fieberglas VTS-FG4-NW25S1 VTL-FG4-NW25S1
NW40 ISO Kf Fieberglas VTS-CEG848/1-NW40S1 VTL-CEG848/1-NW40S1
NW50 ISO Kf Fieberglas VTS-CEG848/1-NW50S1 VTL-CEG848/1-NW50S1

Änderungen vorbehalten.

Vorteile

  • Verhinderung von Rückströmung von Molekülen (Backstreaming)
  • Adsorption von Kohlenwasserstoffen
  • Einfangen kondensierbarer Dämpfe
  • Reduzierung der Instandhaltungskosten der Turbomolekularpumpen
  • Chemikalienbeständig
  • Einfacher Gebrauch und einfache Wartung

Eigenschaften

  • Komplett in Edelstahl gefertigt
  • Integrierter Drainageanschluss
  • Anschlüsse in ISO Kf 16 bis Kf 50 erhältlich
  • Applikationsvakuum ≥ 1x10-3 mbar (a)
  • Heliumleckrate ≤ 1x10-7 mbar l/s
  • Viton-Dichtungen

Optionen

Molekularsiebe
  • fängt Wasserdampf und andere Gase
  • verfügbar mit regenerierbarem Molsiv® 13X Zeolith
  • integrierter Heizstab für 240 VAC (optional 125 VAC)
Edelstahlwolle
  • fängt Kohlenwasserstoffe und große Partikel
  • tauschbares Pad aus Edelstahlwolle; Kupferwolle als Alternative verfügbar
Chemische Adsorption
  • fängt verschiedene Chemikalien und korrosive Verbindungen
  • eine Vielzahl an Adsorptionsmitteln sind verfügbar, z. B. Aktivkohle, Aluminiumoxid, SodaSorb, usw.; siehe Datenblatt
Feinpartikelfilter
  • Filtert Feinpartikel aus dem Gasstrom
  • bis zu ≥99.99% bei 0,2 µm
