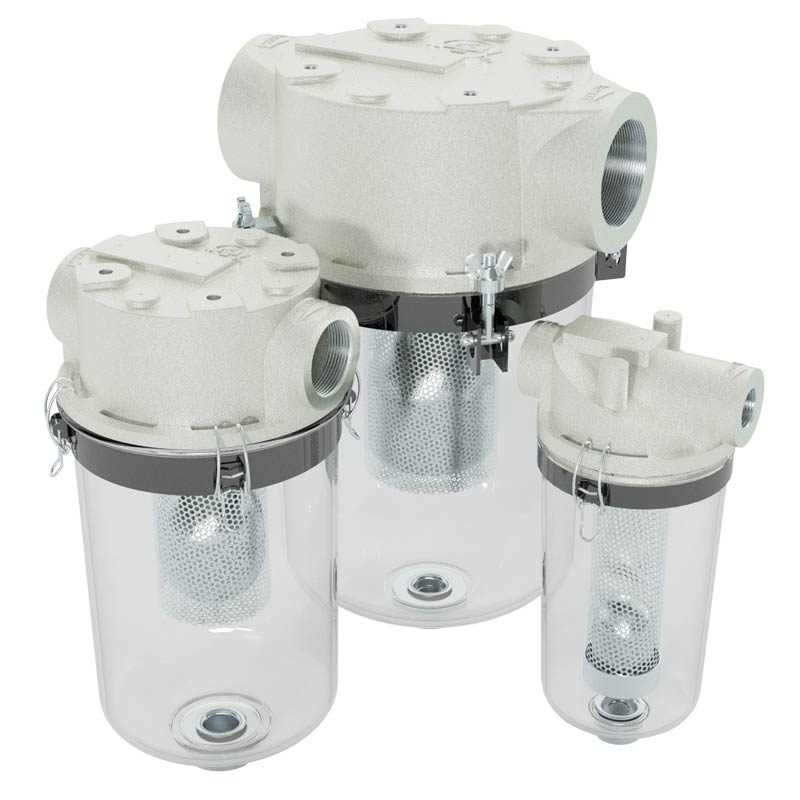

Dei STS-Vakuumabscheider schützen Ihre Pumpe vor schädlichen Flüssigkeiten, Ölen¹, Schlämmen, usw. Dank des Prallblecheffekts und der mehrfachen Umlenkung des Luftstroms wird eine hohe Abscheidung für Partikel und Tropfen erreicht. Die größeren Partikel und Flüssigkeiten werden abgeschieden und sammeln sich am Behälterboden. Ein Schwimmer innerhalb des Abscheiders steigt mit dem Flüssigkeitsstand, bis die maximale Kapazität erreicht ist und vermindert gleichmäßig den Volumenstrom, wodurch die Pumpe vor einer Schädigung geschützt wird.
¹ bei Ölen und Emulsionen chemische Verträglichkeit des Polycarbonat-Behälters mit den Ölen prüfen.
STS-Baureihe 1" - 4"
| Größe | Anschluss | Vmax (m³/h) | Teilenummer |
|---|---|---|---|
| 1" | BSPP | 42 | STS-101C |
| 1 ¼" | BSPP | 68 | STS-126C |
| 1 ½" | BSPP | 102 | STS-151C |
| 2" | BSPP | 178 | STS-201C |
| 2 ½" | BSPP | 195 | STS-251C |
| 3" | BSPP | 407 | STS-301C |
| 4" | BSPP | 424 | STS-401C |
6" mit Stahlbehälter auf Anfrage erhältlich. Änderungen vorbehalten.
Video
Vorteile
- Minimierung von Schäden durch Flüssigkeiten und Schlämmen an Vakuumventilen und -pumpen
- Der Klarsichtbehälter erleichtert die visuelle Inspektion
- Die gerade Bauform der T-Baureihe erleichtert die Verrohrung ohne Ellbögen
- Kompaktes Design für Arbeitsbereiche mit eingeschränktem Platz
Technische Spezifikationen
- Einsatzbereich: Grobvakuum
- Stabile Konstruktion aus hochwertigen Materialien
- Korrosionsbeständiger Gusskopf aus Aluminium mit integrierter Prallblech-Funktion
- Schwimmer für Notabschaltung
- Schwimmer und Schwimmerkäfig aus Edelstahl
- Dauertemperatur: max. 125°C
- 1” BSPP Drainageanschluss
- vielseitige Zentrierbohrungen im Aluminiumgusskopf für einfache Befestigung
Optionen
- Anschlüsse für Füllstandsensoren
- Beschichtungsoptionen für den Gusskopf: Edelstahllackierung, Epoxidbeschichtung, PTFE
- Behälter aus robustem Schwarzstahl (pulverlackiert) erhältlich
- Druckdifferenanzeigen
- Behälterverlängerungen
- Automatisches Drainagesystem
