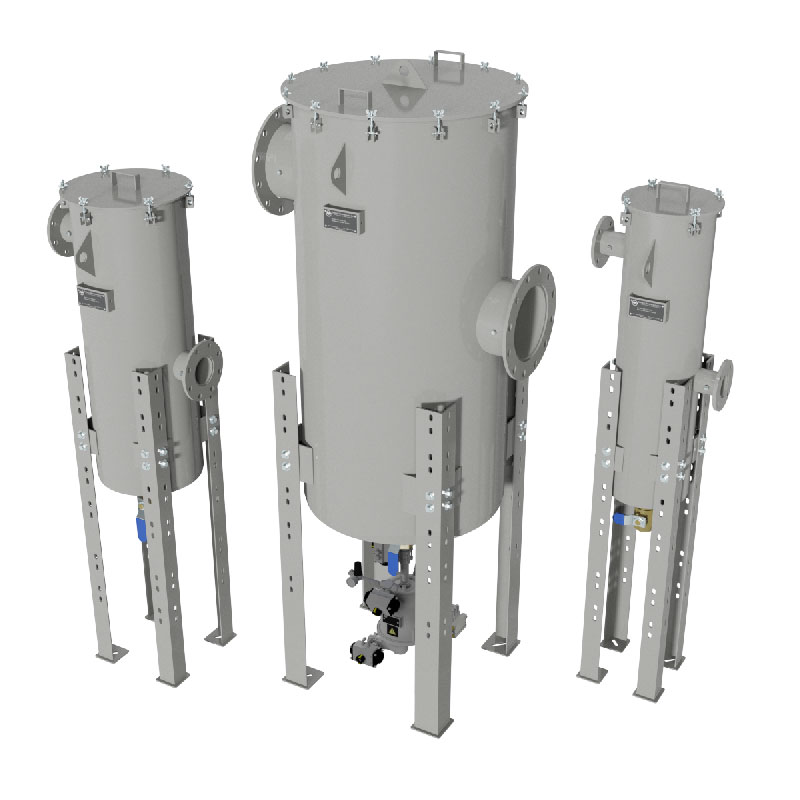

Die SLS-Serie von SOLBERG stellt eine Standardlösung für die Abscheidung von Partikel, Flüssigkeiten, Ölen, Schlämmen und anderen hartnäckigen Verschmutzungen in einem Standfilter dar.
Vorteile
- Maximaler Schutz des Verdichters durch mehrstufige Abscheidung und Filtration
- Verminderte Kosten durch kombiniertes Design
- Gehäuse kann für verschiedenste Filteraufgaben mit einer Vielzahl an mehrstufigen Filterpaketen verwendet werden
- Minimierter Wartungsaufwand durch großes Haltevolumen für Flüssigkeiten und Stäube
Auswahlhilfe
Die SLS-Baureihe wurde so entwickelt, dass die meisten Flüssigkeiten aus Vakuumsystem abgeschieden werden können. Bitte verwenden Sie die Tabelle unten, um die passende Baugruppe basierend auf Ihren Volumenstrom auszuwählen. Wir möchten Sie aber gerne bitten, mit uns in Kontakt zu treten, wenn übermäßig viel Flüssigkeit, aggressive Chemikalien oder anspruchsvolle Prozessparameter (wie z. B. unter 100 mbar absolut) vorliegen.
| Druckniveau (absolut) | 100 mbar | 200 mbar | 300 mbar | 400 - 1000 mbar |
|---|---|---|---|---|
| Max. Temperatur | 40°C | 50°C | 60°C | 65°C |
.
Voraussetzungen
- Betriebspunkt zwischen 100 mbar und 1000 mbar absolut und Temperaturen nach obiger Tabelle
- Flüssigkeiten: Wasser und nicht-korrosives Öl
- Keine Schäume
Anmerkung: Druckniveau, Temperatur und die abzuscheidenden Stoffe können einen erheblichen Einfluss auf die Abscheideleistung haben. Bei allen Anwendungen, die außerhalb der oben definierten Prozessparameter liegen, möchten wir Sie bitten, sich direkt mit SOLBERG in Verbindung zu setzen.
Leitlinien für die Selbstauswahl nach V m³/h
| Anschl. DIN | 2. Stufe | ≥99% @ 5 µm | ≥99% @ 1 µm | 300 | 510 | 670 | 885 | 1170 | 1870 | 3060 | 4930 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN80 | Demister | SLS-M300D5-DN80 | SLS-M300D1-DN80 | ✔ | ? | — | — | — | — | — | — |
| DN80 | Stahlsieb | SLS-M300W5-DN80 | SLS-M300D1-DN80 | ✔ | ✔ | ? | — | — | — | — | — |
| DN100 | Demister | SLS-M670D5-DN100 | SLS-M670D1-DN100 | ? | ✔ | ✔ | ? | — | — | — | — |
| DN100 | Stahlsieb | SLS-M885W5-DN100 | SLS-M885D1-DN100 | ? | ✔ | ✔ | ✔ | ? | — | — | — |
| DN150 | Demister | SLS-M1175D5-DN150 | SLS-M1175D1-DN150 | ? | ? | ? | ✔ | ✔ | ? | — | — |
| DN150 | Stahlsieb | SLS-M1870W5-DN150 | SLS-M1870D1-DN150 | ? | ? | ? | ✔ | ✔ | ✔ | ? | — |
| DN200 | Demister | SLS-M1835D5-DN200 | SLS-M1835D1-DN200 | ? | ? | ? | ? | ✔ | ✔ | ? | — |
| DN200 | Stahlsieb | SLS-M3060W5-DN200 | SLS-M3060D1-DN200 | ? | ? | ? | ? | ? | ✔ | ✔ | ? |
| DN250 | Demister | SLS-M3085D5-DN250 | SLS-M3085D1-DN250 | ? | ? | ? | ? | ? | ✔ | ✔ | ? |
| DN250 | Stahlsieb | SLS-M4930W5-DN250 | SLS-M4930D1-DN250 | ? | ? | ? | ? | ? | ✔ | ✔ | ✔ |
.
- ✔ = Passender Einsatz bei diesem Volumenstrom
- ? = Kontaktieren Sie SOLBERG für ein Angebot
- — = für diesen Volumenstrom nicht geeignet
Video
Filtrationsstufen
- Stufe: Integriertes Prallblech
- Stufe: Volumen-Ausdehnung
- Stufe: Vorabscheidung Siebfilter/Demister
- Stufe: Feinfilter-Kartusche
Anschlüsse
- 2" BSPP Drainageanschluss im Boden
- 2x 1" BSPP Anschluss mit Sichtglas (Füllstand hoch/niedrig)
- 1" BSPP Drainageanschluss für obere Kammer (seitlich)
- ¼" BSPP Anschlüsse für Druckdifferenzmessung an Einlass/Auslass
- ½" BSPP Anschluss für Druckausgleich bei Auto-Drainage-System
Standfüße
- Höhenverstellbare Füße in 6 Positionen
- Lochbild für Haltebügel Auto-Drain-System
- Lochbild für Zuganker zur Bodenbefestigung
- Füße werden in der untersten Position kompakt versendet
Weitere Merkmale
- Typenschild
- inkl. 2" BSPP Kugelhahn an Drainage
- Kranösen am Filtergehäuse und Deckel
Zubehör
- Automatisches Drainagesystem
- Haltebügel für Drainagesystem und Steuerbox
- Flanschadapter
