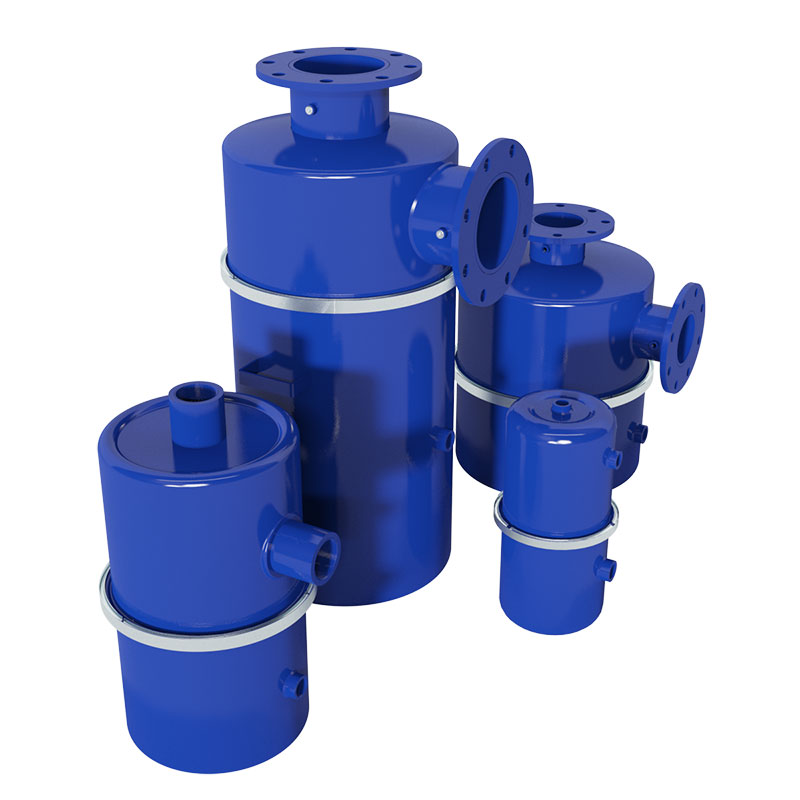

Die LRS-Baureihe vereint einen Flüssigkeitsabscheider und einen Partikelfilter in einer kompakten Baugruppe und schützt so Ihre Vakuumpumpe vor schädlichen Partikeln, Ölen, Flüssigkeiten usw. Der LRS trennt in der ersten Stufe zunächst grobe Verschmutzungen durch ein Prallblech direkt am Einlass. Abschließend strömt die Luft in den stark vergrößerten Behälter, wobei noch weitere Partikel und Flüssigkeiten ausfallen. Für die feine Abscheidung von Restpartikel und feinen Nebeln sorgt der integierte Polyestereinsatz (Standard: ≥99% bei 5 µm) im oberen Teil der Baugruppe. Sollte eine höhere Belastung mit Sprühnebeln vorliegen, so kann durch ein zusätzliches Demisterpad die Effizienz der Tröpfchenabscheidung gesteigert werden.
LRS-Baureihe — ¾" bis DN150
| Größe | Anschluss | Vmax (m³/h) | Teilenummer |
|---|---|---|---|
| ¾" | NPSC | 105 | LRS-19-075HC |
| 1" | BSPP | 145 | LRS-19-101HC |
| 1 ¼" | BSPP | 145 | LRS-19-126HC |
| 1 ½" | BSPP | 170 | LRS-19-151HC |
| 2" | BSPP | 230 | LRS-237-201HC |
| 2 ½" | BSPP | 335 | LRS-237-251HC |
| 3" | BSPP | 510 | LRS-237-301HC |
| DN100 | DIN Fl. | 885 | LRS-275-DN100 |
| DN150 | DIN Fl. | 1415 | LRS-275-DN150 |
Änderungen vorbehalten.
Video
Vorteile
- Kompakte und integrierte Bauform eines Flüssigkeitsabscheiders und Partikelfilters vereinfacht den Aufbau Ihres Racks
- Mehrstufige Abscheidung und Filtration
- Schützt den Verdichter vor schädlichen Flüssigkeiten, die das Öl der Pumpe beschädigt
- Geringere Kosten als bei separatem Flüssigkeitsabscheider und Partikelfilter
- Sehr hohe Haltekapazität für Flüssigkeiten
- Verhindert die Emulsionsbildung bei ölgedichteten Pumpen
Technische Spezifikationen
- Einsatzbereich: Grobvakuum
- Standard-Partikelfilter ≥99% bei 5 µm, ISO16890 ePM10 75%
- Stabile Konstruktion aus hochwertigen Materialien
- ¼" Anschlüsse für Druckdifferenanzeige (bei großen Modellen)
- Dauertemperatur: max. 104°C
- 1” BSPP Drainageanschluss
- 1" BSPP Anschluss für Sichtglas oder Schwimmerschalter (beides separat erhältlich)
Weitere Merkmale
- integriertes Prallblech für gute Abscheidung und Schutz des Filterelements
- Vergrößertes Volumen für gute Abscheidung
- Korrosionsbeständige Pulverlackbeschichtung (blau)
Optionen
- Optional für mittleres bzw. sogar Feinvakuum erhältlich (ISO-Kf und ISO-K Anschlüsse)
- Druckfeste Behälter nach PED oder ASME
- Behälter aus Edelstahl 304L (V2A) oder 316L (V4A)
- Beschichtungsoptionen: Edelstahllackierung, Epoxidbeschichtung, PTFE
- verbesserte Abscheidung mit Demister-Pads
- Verschiedenste Partikelfilteroptionen
- Druckdifferenanzeigen
- Behälterverlängerungen
- Standfüße und Befestigungsschellen
- Automatisches Drainagesystem
