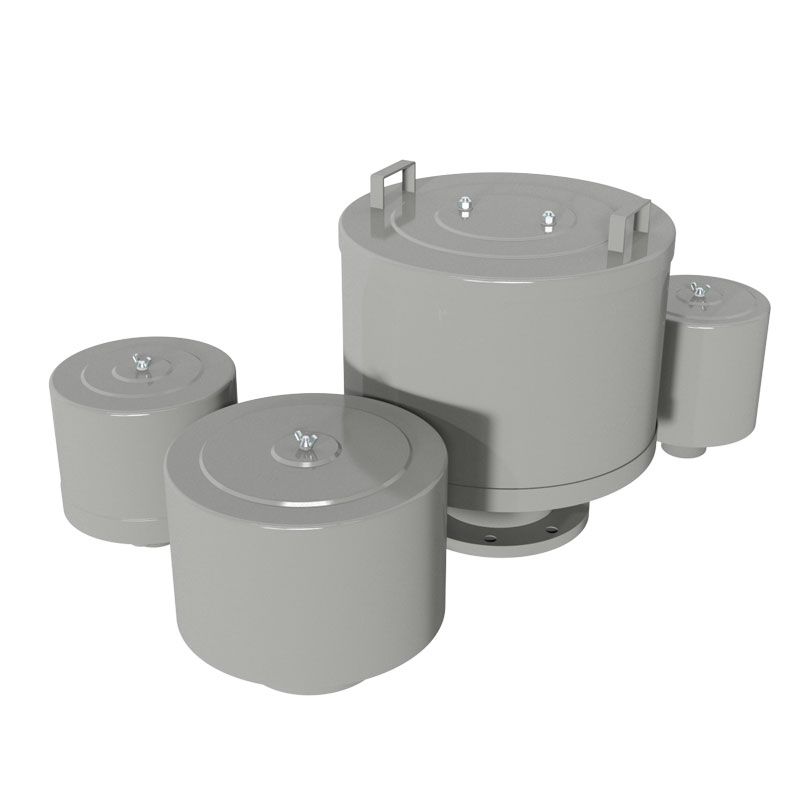

Filterschalldämpfer für Gebläse - QB- und 2G Baureihe

FS Filters

Die QB-Baureihe bietet eine optimale Kombination aus Einlassfiltration mit einer Schalldämpfung, die insbesondere auf Kolbenmaschinen optimiert wurde. Das einzigartige Verfahren zur Schalldämpfung mit Rohren kann sehr vielseitig eingesetzt werden und kann individuell auf störende Frequenzen eingestellt werden. Die Schalldämpfung wird zusätzlich durch einen verstärkten Resonanzkörper verbessert (QB) sowie durch eine verbesserte Luftführung am Rohrstutzen (2G). Es werden ausschließlich robuste Stahlkonstruktionen verwendet, die auch für eine Außenaufstellung geeignet sind.

Filterschalldämpfer QB-Baureihe

2" - 6" Rohrstutzen

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
2" BSPT 230 QB-231P-201 QB-230P-201
2 ½ BSPT 332 QB-231P-251 QB-230P-251
3" BSPT 510 QB-231P-301 QB-230P-301
3" BSPT 510 QB-235P-301 QB-234P-301
3" BSPT 510 QB-275P-301 QB-274P-301
4" BSPT 885 QB-235P-401 QB-234P-401
4" BSPT 885 QB-275P-401 QB-274P-401
5" BSPT 1360 QB-245P-501 QB-244P-501
5" BSPT 1360 QB-275P-501 QB-274P-501
6" BSPT 1870 QB-275P-601 QB-274P-601

Änderungen vorbehalten.

DN80 bis DN150 Flansch

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
80 DIN PN10 510 QB-235P-DN80 QB-234P-DN80
80 DIN PN10 510 QB-275P-DN80 QB-274P-DN80
100 DIN PN10 885 QB-235P-DN100 QB-234P-DN100
100 DIN PN10 885 QB-275P-DN100 QB-274P-DN100
125 DIN PN10 1360 QB-235P-DN125 QB-234P-DN125
125 DIN PN10 1360 QB-275P-DN125 QB-274P-DN125
150 DIN PN10 1870 QB-275P-DN150 QB-274P-DN150

Änderungen vorbehalten.

Filterschalldämpfer QB-Baureihe Big-Boy

DN200 bis DN300 Flansch

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
200 DIN PN10 3060 QB-377P-DN200 QB-376P-DN200
200 DIN PN10 3060 QB-385P-DN200 QB-384P-DN200
250 DIN PN10 5610 QB-385P-DN250 QB-384P-DN250
250 DIN PN10 5610 QB-485P-DN250 QB-484P-DN250
300 DIN PN10 7990 QB-485P-DN300 QB-484P-DN300
300 DIN PN10 7990 QB-685P-DN300 QB-384P(2)-DN300
300 DIN PN10 7990 QB-485P(2)-DN300 QB-484P(2)-DN300

Änderungen vorbehalten.

Filterschalldämpfer 2G-Baureihe

3" - 6" Rohrstutzen

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
3" BSPT 510 2G-275P-301 2G-274P-301
4" BSPT 884 2G-275P-401 2G-274P-401
5" BSPT 1360 2G-275P-501 2G-274P-501
6" BSPT 1870 2G-275P-601 2G-274P-601

Änderungen vorbehalten.

DN80 bis DN150 Flansch

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
80 DIN PN10 510 2G-275P-DN80 2G-274P-DN80
100 DIN PN10 885 2G-275P-DN100 2G-274P-DN100
125 DIN PN10 1360 2G-275P-DN125 2G-274P-DN125
150 DIN PN10 1870 2G-275P-DN150 2G-274P-DN150

Änderungen vorbehalten.

Filterschalldämpfer 2G-Baureihe Big-Boy

DN200 bis DN300 Flansch

Größe Anschluss V max (m³/h) Teilenummer Polyester Teilenummer Papier
200 DIN PN10 3060 2G-377P-DN200 2G-376P-DN200
200 DIN PN10 3060 2G-385P-DN200 2G-384P-DN200
250 DIN PN10 5610 2G-385P-DN250 2G-384P-DN250
250 DIN PN10 5610 2G-485P-DN250 2G-484P-DN250
300 DIN PN10 7990 2G-485P-DN300 2G-484P-DN300
300 DIN PN10 7990 2G-685P-DN300 2G-384P(2)-DN300

Änderungen vorbehalten.

Eigenschaften

  • Mehrfache Schalldämpfung:
    • QB/2G: Rohre zur Schalldämpfung sind so positioniert, dass sie die Geräuschdämpfung maximieren, ohne den Luftstrom zu behindern; der Druckverlust bleibt gering
    • QB/2G: Zusätzliche Bleche am Gehäuse erhöhen die Geräuschdämpfung durch eine Optimierung des Resonanzkörpers
    • 2G: Schallrohr am Auslass verringert den Schallpegel aus der Arbeitsmaschine noch zusätzlich
  • Geschützt durch Wetterhaube aus tiefgezogenem Stahlblech - ohne Schweißnähte, was eine Gefahr durch Korrosion oder mechanischer Ermüdung verringert
  • Rohrförmiger Schalldämpfer - Rohr am Auslass garantiert maximale Schalldämpfung ohne den Auslass zu verkleinern oder den Luftstrom zu blockieren
  • Normalstahl pulverlackbeschichtet (grau)
  • sowohl vertikal als auch horizontal montierbar

Technische Spezifikationen

  • Dauertemperatur: min. -26°C, max. 104°C
  • Abscheidegrad Polyester ≥99% bei 10 µm, ISO16890 ePM10 70%
  • Abscheidegrad Papier ≥99% bei 2 µm, ISO16890 ePM2.5 50%
  • Druckverlustdiagramme auf Anfrage erhältlich

Optionen

  • ⅛" Anschluss für Druckverlustmessung oder unsere Filterkontrollanzeige
  • verschiedene Filtermaterialien, z. B. HEPA
  • Edelstahlausführung in 304L oder 316L (bitte Verfügbarkeit anfragen)
  • Beschichtungsoptionen und verschiedene Anschlüsse
  • Filterschalldämpfer mit seitlichem Zugang - LQB-Baureihe, für Einbau in Schallkabinen und anderen beengten Bauräumen
  • Sumo-Baureihe und Multibarrel-Baureihe bis zu 42.500 m³/h auf Anfrage erhältlich Datenblatt
