LNT Baureihe - LN2 Kühlfalle

VTL Filters

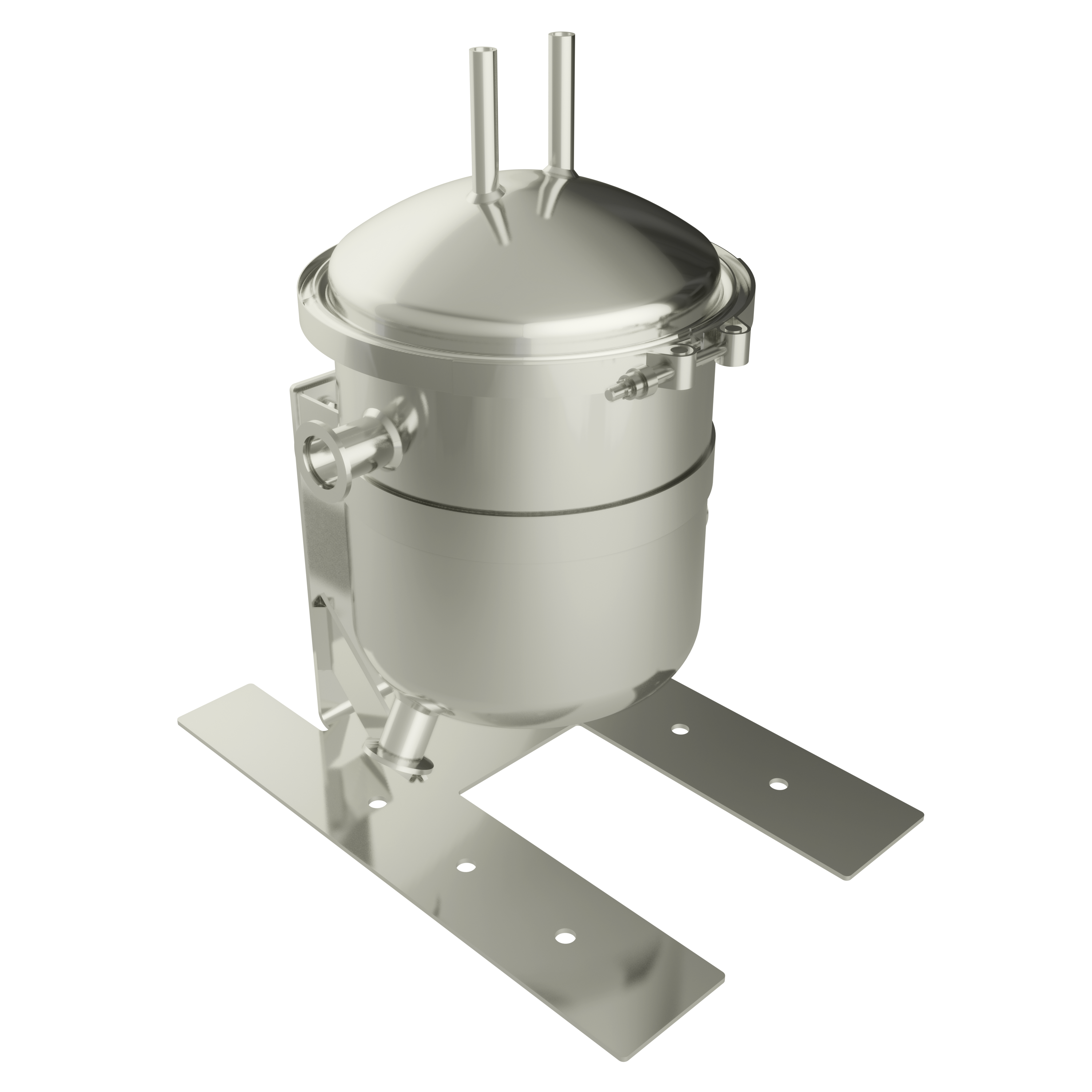

Die SOLBERG Kühlfalle der LNT-Baureihe ist eine sehr effektive LN2 (Stickstoff) Kühlfalle. Sie kondensiert gezielt Stoffe wie Ethanol, essentielle Öle und andere Produkte in Hochvakuumanwendungen. Mit der LNT-Baureihe können zudem Vakuumpumpen vor Wasserdampf und anderen schädlichen Dämpfen geschützt werden. Die gesamte Baugruppe ist aus Edelstahl AISI 304L (1.4306) gefertigt und wird standardmäßig mit Laborständer und großem Drainageanschluss für schnelle Kondensatentnahme ausgeliefert. Das innovative Fin Pack™ kühlt mit einer überdurchschnittlich großen Kühloberfläche die Gase herunter. Zusätzlich ermöglicht der Höhenversatz von Gasein- und Gasaustritt eine lange Kontaktdauer der Gase mit der Kühloberfläche. Der Behälter ist mit einem V-Band Vakuumverschluss ausgestattet, der eine schnelle Wartung ermöglicht.

Kühlfalle der LNT-Baureihe

Größe Anschluss Teilenummer
NW16 ISO Kf LNT-850-NW16S1
NW25 ISO Kf LNT-850-NW25S1
NW40 ISO Kf LNT-850-NW40S1
NW50 ISO Kf LNT-850-NW50S1

Änderungen vorbehalten.

Vorteile

  • Auskondensieren von Ölen und anderen Dämpfen mit großem Kondensatablass
  • Unterstützt eine kurze Evakuierungszeit und ein niedriges Arbeitsvakuum
  • Schützt Pumpe und andere Geräte nach dem Abscheider vor schädlichen Dämpfen
  • Reduzierung der Instandhaltungskosten der Anlage

Eigenschaften

  • großer Kondensatablass (ISO Kf 25)
  • 1/2" Rohranschluss für Flüssigstickstoff (LN2)
  • Inklusive Laborständer
  • leichte Wartung
  • einzigartiges Fin Pack™

Technische Spezifikationen

  • bis zu 95% Abscheiderate
  • max. Volumendurchsatz 425 m³/h
  • Bis zu 6 Stunden Batch-Zeit mit einer Kühlfüllung*
  • Heliumleckrate ≤ 1x10-5 mbar l/s

*Ergebnis hängt von individuellen Prozessparametern ab.

Optionen

  • einfacher oder doppelter Rohranschluss für Flüssigstickstoff (LN2)
  • Konische Adapter
  • ISO Kf Zubehör (Klemmringe, Dichtungen, Blindflansche, usw.)
