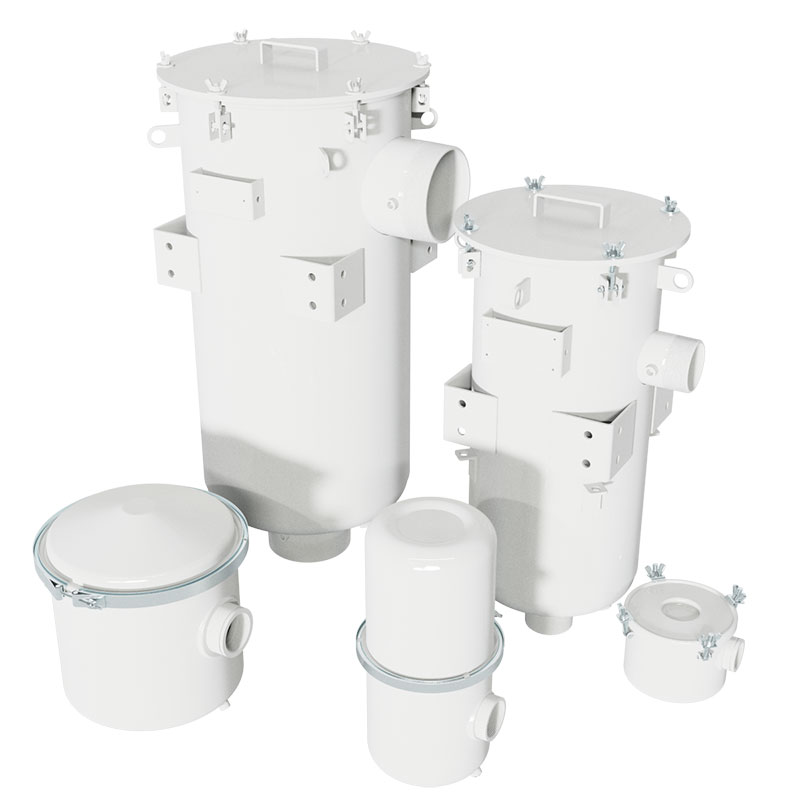

HDL Baureihe - Ölnebelabluftfilter für Vakuumpumpen

HDL Filters

Ölnebelabscheider der HDL-Serie koaleszieren Ölnebel am Auslass von ölgedichteten Vakuumpumpen. Das robuste Design, die hocheffizienten Koaleszenzfiltereinsätze und die spezielle Anpassung an Vakuumpumpen ermöglichen Ihnen eine saubere und sichere Arbeitsumgebung.

Ölnebelabluftfilter HDL-Baureihe kompakt (1" bis " 2 ½")

Größe Anschluss V max (m³/h) Teilenummer
1" BSPP 68 HDL-PSG848-101HC
1 ¼" BSPP 85 HDL-PSG848-121HC
1 ½" BSPP 85 HDL-PSG848-151HC
2" BSPP 213 HDL-PSG850/1-201HC
2" BSPP 298 HDL-PSG860/1-201HC
2 ½" BSPP 425 HDL-PSG244/2-251HC

Änderungen vorbehalten.

Ölnebelabluftfilter HDL-Baureihe (3" bis DN200)

Größe Anschluss V max (m³/h) Teilenummer
3" BSPP 510 HDL-PSG344/2-301
4" BSPP 850 HDL-PSG344/2-401
5" BSPP 1360 HDL-PSG474/2-501
6" BSPP 1870 HDL-PSG474/2-601
125 DN 1360 HDL-PSG474/2G-DN125
150 DN 1870 HDL-PSG474/2G-DN150
200 DN 3060 HDL-PSG476-DN200

Änderungen vorbehalten.

Vorteile

  • Einfache Wartung vor Ort
  • Plissierter Filtereinsatz bietet größere Oberfläche für Abscheidung von sehr feinem Ölnebel bei geringem Druckwiderstand
  • Altöl kann recycelt werden

Eigenschaften

  • Abscheidung von Ölnebel, ‐Dunst oder ‐Rauch am Auslass einer ölgeschmierten Vakuumpumpe
  • Tiefgezogenes Gehäuse ‐ keine Schweißnähte, die korrodieren oder reißen können
  • Formschlüssige Dichtung mit O‐Dichtungsring
  • Langlebige Stahlblechkonstruktion
  • Weiße Pulverlackbeschichtung
  • Auslass-Prallblech
  • ¼" Drainageanschluss

Technische Spezifikationen

  • 0,3 µm Koaleszenzfiiltereinsatz, ≥99,97% Abscheidegrad
  • Dauertemperatur: min. 20°C, max. 80°C
  • Vertikale Montage
  • Druckstufe: max. 0,35 bar(g)

Optionen

  • ATEX-Version
  • Spezial-Filtereinsätze mit geringerem Druckverlust
  • Anwendungsspezifische Dichtungen
  • Individuell angepasste Anschlüsse
  • Speziell beschichtete Oberflächen; z.B. Epoxidlack oder PTFE
  • Edelstahlgehäuse (ausgewählte Modelle)
