Vakuumfilter und Einlassfilter für Ex-Zonen nach 2014/34/EU

ATEX Filters

In vielen industriellen Anwendungen der Pharmazie, Chemie, Metallverarbeitung, Lebensmittelindustrie, Kohlestaubverarbeitung oder Holzbearbeitung besteht eine hohe Gefahr an Staubexplosionen oder Gasexplosionen. SOLBERG ist einer der ersten Filterhersteller, der eine komplette Lösung für zertifizierte ATEX-Filter nach der EU-Direktive 2014/34/EU (ATEX 144) anbietet. Diese Direktive hat das Ziel, das Risiko von Staubexplosionen durch die Verwendung geeigneter und 100% getesteter Komponenten zu minimieren.

Unsere Filter sind geeignet für Zone 1 und Zone 2 und können mit einer Kennzeichnung nach ISO 80079-36 für II 2 D Ex h IIIB T450°…T85°C Db (zündfähige Stäube) und II 2 G Ex h IIB T1…T6 Gb (zündfähige Gase) geliefert werden.

Neben den unten aufgelisteten Vakuumfiltern und Einlassfilter bzw. Filter-Schalldämpfern bieten wir die ATEX-Zertifkate auch für unsere Flüssigkeits- und Dampfabscheider, Ölnebelabscheider, Gaswäscher, Schalldämpfer, uvm. an. Kontaktieren Sie uns oder schicken Sie uns einen ausgefüllten Fragebogen.

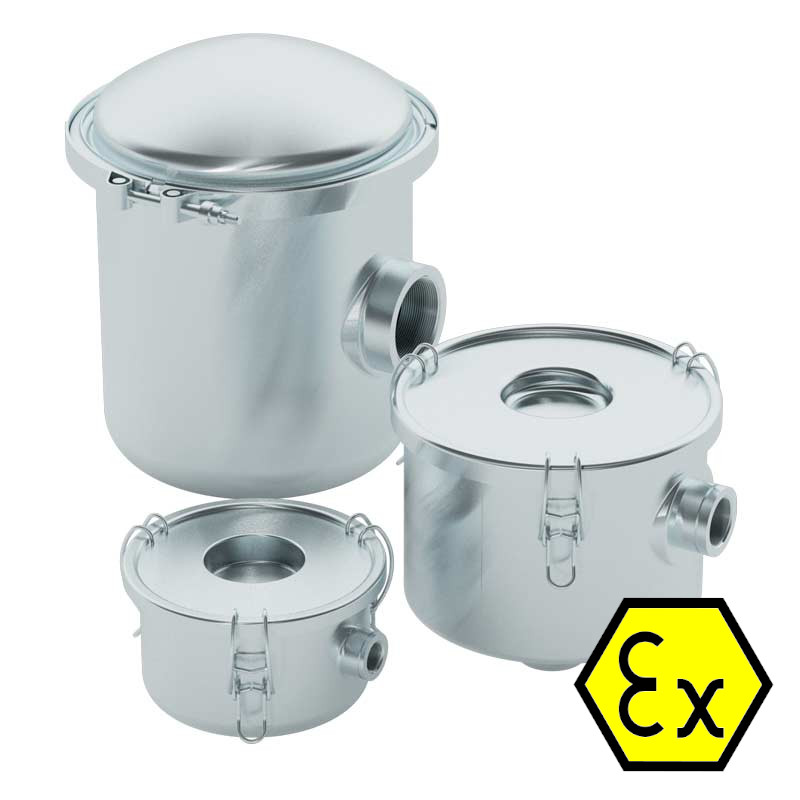

ATEX Vakuumfilter CSL-Baureihe

Größe Anschluss V max (m³/h) Teilenummer (Polyester, 5µm) Teilenummer (Papier, 2 µm)
¾" BSPP 43 XCSL-X843-076HC XCSL-X842-076HC
1 ¼" BSPP 102 XCSL-X849-126HC XCSL-X848-126HC
2" BSPP 298 XPSL-X851/1-201HC XPSL-X850/1-201HC
2 ½" BSPP 357 XPSL-X851/1-251HC XPSL-X850/1-251HC
3" BSPP 510 XCSL-X239-301HC XCSL-X238-301HC
4" BSPT 880 XCSL-X2541-401 XCSL-X2540-401
100 DIN 885 XCSL-X335-DN100 XCSL-X334-DN100
125 DIN 1360 XCSL-X245-DN125 XCSL-X244-DN125
150 DIN 1870 XCSL-X275-DN150 XCSL-X274-DN150

Baugrößen bis DN300 (8415 m³/h) erhältlich. Änderungen vorbehalten.

Ansaugfilter F-Baureihe

Größe Anschluss V max (m³/h) Teilenummer (Polyester, 5µm) Teilenummer (Papier, 2 µm)
1" MPT 94 XF-X19-100 XF-X18-100
1 ¼" BSPT 119 XF-X19-126 XF-X18-126
1 ½" BSPT 145 XF-X19-151 XF-X18-151
2" BSPT 230 XF-X31-201 XF-X30-201
2 ½" BSPT 332 XF-X31-251 XF-X30-251
3" BSPT 510 XF-X235-301 XF-X234-301
4" BSPT 885 XF-X235-401 XF-X234-401
100 DIN 885 XF-X235-DN100 XF-X234-DN100
125 DIN 1360 XF-X245-DN125 XF-X244-DN125
150 DIN 1870 XF-X275-DN150 XF-X274-DN150

Baugrößen bis DN300 (8415 m³/h) erhältlich. MPT und BSPT-Anschlüsse sind bis max. 1" austauschbar. Änderungen vorbehalten.

Ansaug-Filterschalldämpfer FS-Baureihe

Größe Anschluss V max (m³/h) Teilenummer (Polyester, 5µm) Teilenummer (Papier, 2 µm)
1" MPT 94 XFS-X19-100 XFS-X18-100
1 ¼" BSPT 119 XFS-X19-126 XFS-X18-126
1 ½" BSPT 145 XFS-X19-151 XFS-X18-151
2" BSPT 230 XFS-X31-201 XFS-X30-201
2 ½" BSPT 332 XFS-X31-251 XFS-X30-251
3" BSPT 510 XFS-X235-301 XFS-X234-301
4" BSPT 885 XFS-X235-401 XFS-X234-401
100 DIN 885 XFS-X235-DN100 XFS-X234-DN100
125 DIN 1360 XFS-X245-DN125 XFS-X244-DN125
150 DIN 1870 XFS-X275-DN150 XFS-X274-DN150

Baugrößen bis DN300 (8415 m³/h) erhältlich. MPT und BSPT-Anschlüsse sind bis max. 1" austauschbar. Änderungen vorbehalten.

Vorteile

  • sehr geringer Druckverlust
  • leitfähige und strapazierfähige Dichtungen
  • vernickelte stabile Stahlkonstruktion
  • inkl. ATEX Typenschild und vollständigem ATEX-Zertifikat

Technische Spezifikationen

  • Dauertemperatur: min. ‐26°C, max. 104°C
  • ATEX-Zertifkat für II 2 D Ex h IIIB T450°…T85°C Db (zündfähige Stäube) und II 2 G Ex h IIB T1…T6 Gb (zündfähige Gase)
  • Polyester: ≥99% bei 5 µm, ISO16890 ePM10 75%
  • Feinpolyester: ≥99% bei 1 µm, ISO16890 ePM2.5 60%
  • Papier: ≥99% bei 2 µm, ISO16890 ePM2.5 50%
  • weitere ATEX-Filtermaterialen erhalten Sie auf Anfrage

Optionen

  • ATEX-Manometer und Druckdifferenanzeigen
  • Filter mit erhöhter Aufnahmekapazität
  • Flüssigkeits- und Dampfabscheider erhältlich
  • viele Anschlussmöglichkeiten (ISO Kf, ISO K, Triclamp, DIN-Flansch, ANSI-Flansch, uvm.)
  • Druckfeste Deckel bis zu 0,35 bar(g) für Anwendungen mit leichtem Überdruck (bei Vakuumfilter)
  • Edelstahl in 304L (V2A) und 316L (V4A)
